검사기준서에 QR코드를 적용해봤습니다｜측정기 사용 안내 및 불출·반납 관리 V1

품질관리 업무에서는 검사기준서에 검사 항목, 규격, 측정기 등이 정리되어 있는 경우가 많습니다.

예를 들어 다음과 같은 방식입니다.

외경 Ø10.0 ±0.10 → 버니어캘리퍼스
두께 2.00 ±0.05 → 마이크로미터

여기에 QR코드를 추가하면 검사기준서의 활용도를 높일 수 있을 것으로 판단하여 간단한 테스트 프로그램을 제작했습니다.

이번에 제작한 V1은 검사기준서의 측정기 정보와 QR코드를 연계하고, 측정기 사용 안내와 간단한 불출·반납 이력까지 관리할 수 있도록 구성한 테스트 프로그램입니다.

📱 검사기준서의 측정기 옆에 QR코드 표시

기본적인 구성은 다음과 같습니다.





검사 항목 / 규격 / 측정기 / QR코드

예를 들어 외경을 버니어캘리퍼스로 측정하는 항목이라면, 검사기준서의 해당 항목 옆에 버니어캘리퍼스용 QR코드를 배치합니다.

작업자 또는 검사자가 QR코드를 스캔하면 해당 측정기의 안내 페이지를 확인할 수 있습니다.

🔍 QR코드 스캔 후 측정기 사용 방법 확인

QR 안내 페이지에서는 해당 검사에 사용할 측정기와 기본적인 측정 방법을 확인할 수 있도록 구성했습니다.

예를 들어 버니어캘리퍼스의 경우 다음과 같은 정보를 표시합니다.

측정기 종류
버니어캘리퍼스

측정 항목
외경 Ø10.0 ±0.10

측정 위치
외경부 중앙

측정 방법
측정면의 이물 제거 → 측정면을 직각으로 접촉 → 가볍게 밀착 → 측정값 확인

처음 검사하는 제품이나 익숙하지 않은 측정기를 사용할 때, 검사기준서와 측정 방법을 연결하는 보조 기능으로 활용할 수 있습니다.

🏷️ 교정 스티커와 QR코드 역할 분리

처음에는 각 측정기에 QR코드를 부착하는 방법도 고려했습니다. 하지만 눈에 들어오는 정보의 단순함을 따졌을 때 기존 교정 스티커를 유지하는 편이 나은 것 같아 보조 기능으로 쓰는 방법을 고려해봤습니다.

또한 버니어캘리퍼스나 마이크로미터처럼 크기가 작은 측정기는 QR코드와 교정 스티커를 함께 부착하기 어려울 수 있습니다.

현장이나 품질감사에서는 측정기의 교정 상태를 즉시 확인할 수 있도록 교정일 또는 차기 교정일이 표시된 기존 교정 스티커를 유지하는 것이 더 직관적이라 생각합니다.

따라서 이번 방식에서는 측정기 본체에 QR코드를 부착하는 것을 필수로 하지 않았습니다.

측정기 본체 → 교정 스티커
검사기준서 → 측정기 안내 QR코드

와 같이 각각의 역할을 구분했습니다.

📦 QR코드를 활용한 불출·반납 관리

QR 안내 페이지에는 간단한 불출하기 / 반납하기 기능도 추가했습니다.

동일한 종류의 측정기가 여러 대 있는 경우, 실제 사용할 측정기의 관리번호를 선택하여 기록할 수 있습니다.

예를 들어 버니어캘리퍼스가 다음과 같이 두 대 있다면 실제 사용하는 측정기의 관리번호를 선택합니다.

VC-001
VC-002

이후 사용자와 사용 목적을 입력하여 불출을 등록하고, 사용이 완료되면 반납을 등록합니다.

이를 통해 다음과 같은 기본 사용 이력을 기록할 수 있습니다.

누가 / 어떤 측정기를 / 언제 / 어떤 목적으로 사용했는지

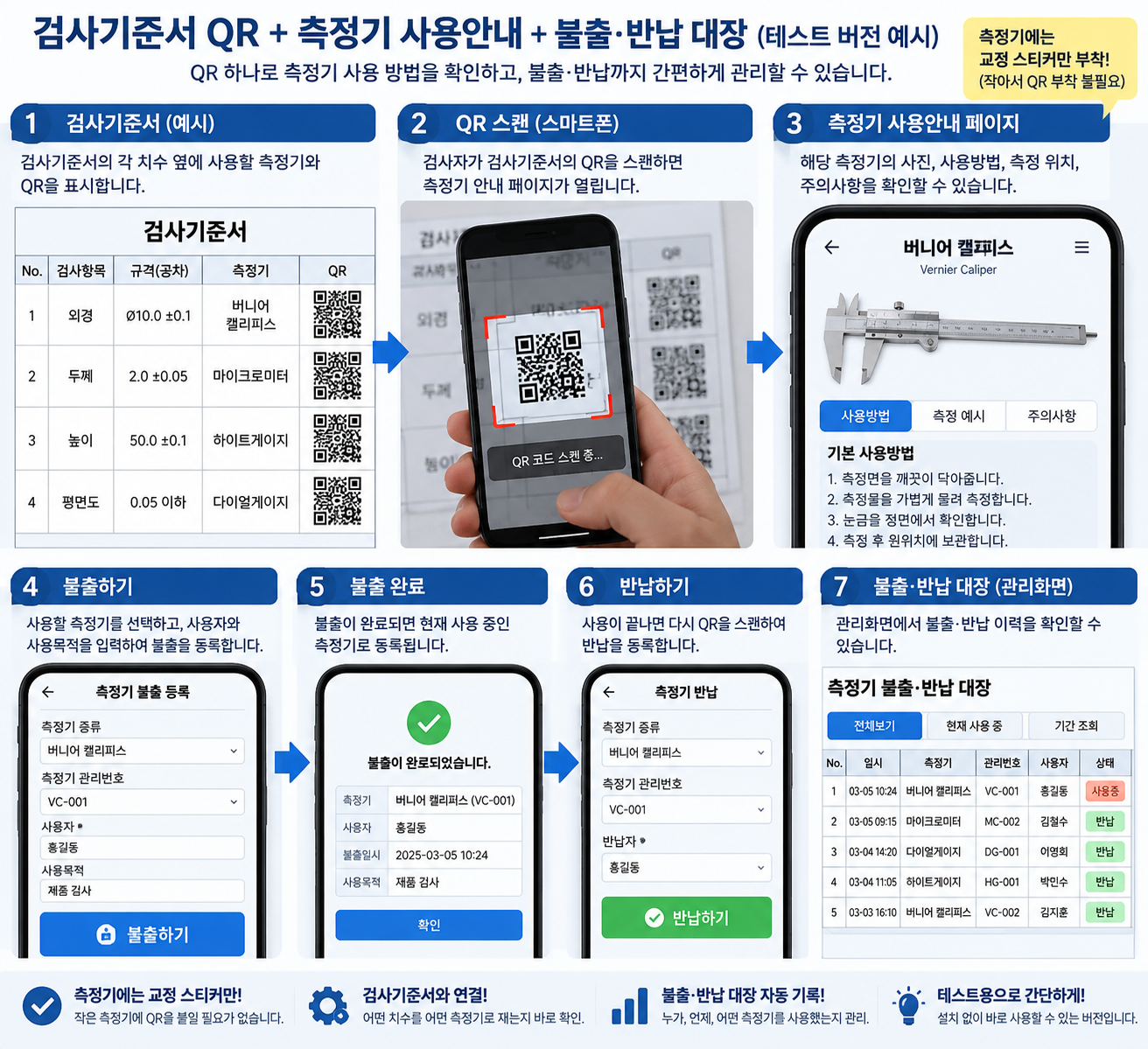

🔄 전체 사용 흐름

이번 V1에서 구성한 사용 흐름은 다음과 같습니다.

검사기준서 확인
↓
해당 치수의 QR코드 스캔
↓
사용할 측정기 및 측정 방법 확인
↓
측정기 관리번호 선택
↓
불출 등록
↓
제품 검사
↓
반납 등록

검사기준서, 측정기 사용 안내, 불출대장을 각각 별도로 관리하기보다는 QR코드를 연결점으로 활용하는 방식입니다.

무엇보다 특별한 기기를 필요로 하지 않으며, 예산이 드는 프로그램 구축이 필요하지 않고, 누구나 가지고 있고 친숙한 휴대폰 기기의 QR 기능을 이용한다는 점에서 매력적입니다.

📎 예시 파일 구성

프로그램의 사용 방식을 쉽게 확인할 수 있도록 간단한 검사기준서 예시 엑셀 파일도 함께 제작했습니다.

예시에는 다음과 같은 검사 항목과 측정기를 배치했습니다.



검사기준서_QR_측정기불출관리_V1_테스트배포판.zip

0.01MB

검사기준서_QR측정기연계_예시.xlsx

0.01MB





📝 검사 항목
외경 / 두께 / 높이 / 평면도 / 홀 직경

📐 측정기
버니어캘리퍼스 / 마이크로미터 / 하이트게이지 / 다이얼게이지 / 핀게이지

📢 참고
해당 파일은 실제 회사에서 사용하는 검사기준서를 대체하기 위한 공식 양식이라기보다는, QR코드를 검사기준서에 어떤 방식으로 적용할 수 있는지 확인하기 위한 샘플입니다.

🏭 활용 가능한 업무 범위

이 방식은 검사 항목과 측정기가 많은 제조업 현장에서 테스트해볼 수 있습니다.

자동차부품, 사출품, 프레스품, 가공품 등의 치수검사에서 검사기준서와 측정기 사용 방법을 연계하는 용도로 활용할 수 있습니다.

또한 신입 검사자나 대체 작업자가 검사기준서를 확인할 때 어떤 측정기를 사용해야 하는지와 기본적인 측정 방법을 즉시 확인할 수 있는 보조 자료로도 활용할 수 있습니다.

🧪 V1은 테스트 배포 버전입니다

이번 V1은 실제 회사의 공식 품질관리 시스템을 대체하기 위한 프로그램이 아닙니다.

검사기준서 + QR코드 + 측정기 안내 + 불출·반납 기록

이라는 방식이 실제 업무에서 얼마나 편리한지 확인하기 위해 제작한 간단한 테스트 버전입니다.

현재 버전의 데이터는 사용하는 브라우저에 저장되므로, 여러 PC나 휴대폰에서 데이터를 실시간으로 공유하는 회사용 시스템과는 차이가 있습니다.

직접 테스트한 후 실제 업무에서 유용한 부분이 확인되면, 이후 버전에서 기능을 단계적으로 확장해보고 싶기도 합니다.

실용성이 확인되고 버전이 올라간다면 다음과 같은 기능을 추가할 수 있을 것으로 예상됩니다.

불출대장 엑셀 저장 / 측정기별 사용 이력 관리 / 미반납 측정기 표시 / 측정 방법 이미지 등록 / 검사기준서 QR코드 자동 생성

※ 안내
본 프로그램 및 검사기준서 예시는 업무 아이디어와 기능 테스트를 위한 자료입니다. 실제 제품의 검사 및 합격·불합격 판정에는 반드시 승인 도면, 고객사 규격, 사내 검사기준 및 품질 절차서를 우선 적용하시기 바랍니다.
